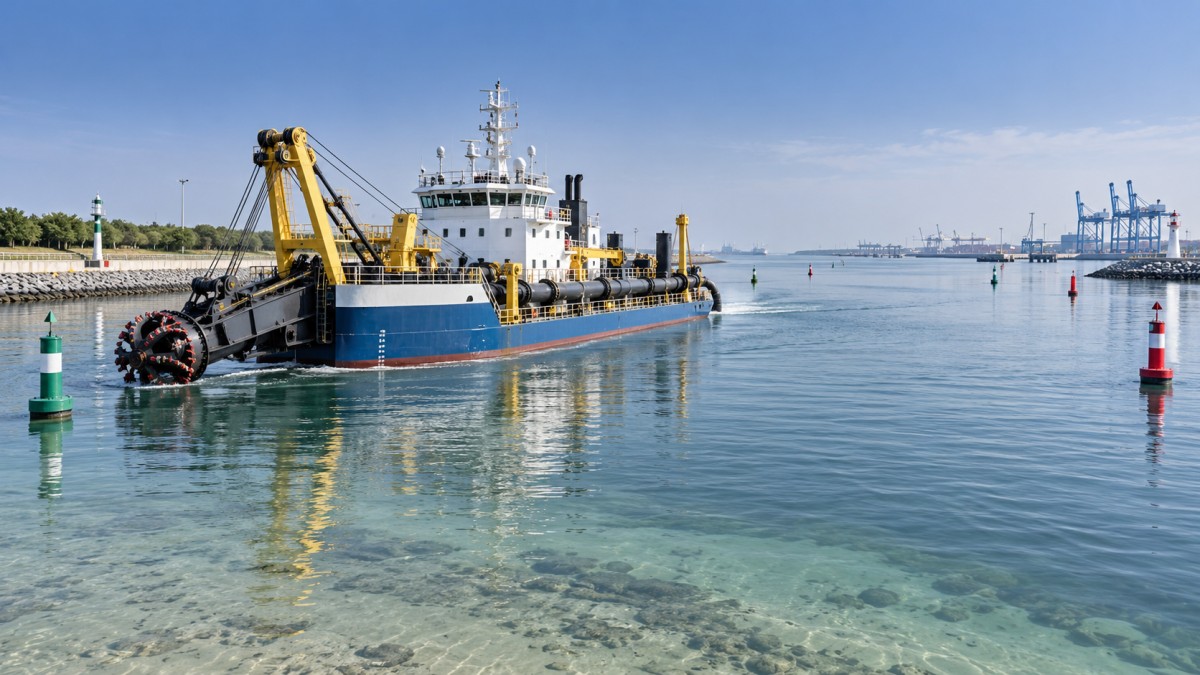

Hoe diepgangbeperkingen bepalen of een baggerschip de locatie kan bereiken

Een baggerschip kan een locatie alleen bereiken wanneer zijn beladen operationele diepgang, en niet alleen de afmetingen in de brochure, past binnen het ondiepste water dat het met een bruikbare veiligheidsmarge moet passeren. Dit ondiepste punt kan een riviermonding, een aanloopkanaal, een duikerdoorgang, een tijdelijke ligplaats of het laatste traject naast het baggergebied zijn. Een vaartuig kan voldoende baggerdiepte en pompcapaciteit voor de werkzaamheden hebben, maar toch niet kunnen arriveren zonder vast te lopen, op hoogwater te wachten of gedeeltelijk te moeten worden gedemonteerd.

De praktische beslissing is om de diepgang van de baggeraar in elke transport- en bedrijfsconditie te vergelijken met deminimaal beschikbare diepte na rekening te hebben gehouden met getij, aanslibbing, golven, slagzij en nautische veiligheidsruimte. Diepgangbeperkingen moeten daarom worden gecontroleerd voordat de transportmethode wordt gekozen, het baggerschip wordt gedimensioneerd of een mobilisatieschema wordt vastgelegd. Diepgang als een logistiek detail in een late fase behandelen, is een van de snelste manieren om vermijdbare vertragingen te veroorzaken.

De toegangsdiepte is zelden de diepte die op een kaart staat

Een locatieonderzoek kan aangeven dat een kanaal 2,5 m diep is, maar dat getal alleen bewijst niet dat een baggeraar het kan gebruiken. Het kan verwijzen naar een eerdere opname, een bepaald waterpeil of een hartlijn die dieper is dan de route die een breed vaartuig daadwerkelijk moet volgen. Sedimentafzettingen kunnen verschuiven na regen, overstromingen, scheepvaartverkeer of eerdere baggerwerkzaamheden. In getijdengebieden verandert de beschikbare diepte gedurende de dag. Op blootgesteld water kunnen korte golven een marginale doorvaart onveilig maken, zelfs wanneer de nominale diepte voldoende lijkt.

Begin voor de toegangsplanning met de beperkende diepte: de geringste diepte op enig punt tussen de tewaterlatingsplaats en de werklocatie. Trek vervolgens de factoren af die de bruikbare vrije ruimte verminderen. Het resultaat is de voor de baggeraar bevaarbare diepte, in plaats van een optimistische locatieaanduiding.

Diepgang is geen vast getal

Wanneer mensen vragen of een baggerschip een locatie kan bereiken, vragen zij soms naar “de diepgang” alsof die onveranderd blijft. In werkelijkheid hangt het relevante getal af van de conditie. Een baggeraar kan anders in het water liggen tijdens slepen, bij het meenemen van brandstof en reserveonderdelen aan boord, wanneer de ladder is geheven of wanneer pontons voor transport zijn geconfigureerd. Een vaartuig met een vrijwel vlakke statische diepgang kan ook achter- of voorover trimmen wanneer machines, ankers, persleidingen en hulpapparatuur voor transport zijn opgesteld.

Vraag de leverancier van de apparatuur naar de diepgang en trim in de beoogde mobilisatieconditie, niet alleen naar een algemene romptekening. Verduidelijk of de opgegeven afmetingen optionele uitrusting, spudpalen, zijankers, ladders of transportsteunen omvatten. Als de baggeraar modulair of demontabel is, maak dan onderscheid tussen de diepgang van het geassembleerde vaartuig en die van afzonderlijke modules die per ponton, vrachtwagen, spoor of zeetransport worden vervoerd.

Ook de luchtdiepgang is van belang. Een ondiepe rivierroute kan onder bruggen, elektriciteitskruisingen, pijpleidingen of bovenliggende constructies doorlopen. De baggeraar kan de bodem vrijhouden en toch worden geblokkeerd door de hoogte van de cabine, mast, geheven ladder, hijsgereedschap of tijdelijk transportframe. Bij de toegangsgoedkeuring moeten beide verticale richtingen vanaf de waterlijn worden onderzocht.

Bepaal een reële kielspeling voordat u een keuze maakt

Beschikbare waterdiepte gelijkstellen aan de diepgang van het vaartuig is geen aanvaardbaar bedrijfsplan. Enige marge is noodzakelijk omdat de bodem onregelmatig is, metingen onvolmaakt zijn en het vaartuig beweegt. De benodigde marge kan niet worden teruggebracht tot één universele waarde; beschut water met een recent geverifieerde, vlakke bodem verschilt van een getijdenestuarium met stromingen, golfwerking en veranderende zandbanken.

De bruikbare berekening is:

Vereiste toegangsdiepte = maximale diepgang tijdens doorvaart + bedrijfsmarge + kielspelingmarge.

De bedrijfsmarge dekt verwachte veranderingen tijdens de passage, zoals trim, squat, beweging of een kleine verandering in belasting. Squat verdient aandacht wanneer een vaartuig door beperkte kanalen vaart: waterstroming rond de romp kan ervoor zorgen dat het bij toenemende snelheid iets dieper zinkt en van trim verandert. Een langzame, gecontroleerde doorvaart kan dit effect verminderen, maar de route moet nog steeds voldoende vrije ruimte bieden.

Kielspeling is de resterende afstand tussen het laagste punt van de romp en de bodem. Deze beschermt tegen onzekerheid in de opname en lokale ondiepe plekken. Wanneer de route rotsen, puin, oude palen of ongelijkmatig gebaggerd materiaal bevat, kan een dieptemeting alleen niet elk gevaar aan het licht brengen. Een kleine vrije ruimte die op papier werkbaar lijkt, kan bij de eerste bocht of draaikom tot vastlopen leiden.

Routebeperkingen bepalen vaak de configuratie van de apparatuur

Diepgang is slechts één van meerdere fysieke beperkingen, maar maakt vaak duidelijk dat een ander mobilisatieplan nodig is. Een compacte route kan bij hoogwater diep genoeg zijn, maar te smal voor een veilige bocht. Een andere route kan een drijvende romp toelaten, maar verhinderen dat deze de oever bereikt waar leidingsecties moeten worden aangesloten. Bij afgelegen werkzaamheden in het binnenland kan de gekozen toegangsmethode de volledige specificatie van de baggeraar bepalen.

• Rechtstreekse drijvende levering: geschikt wanneer de aaneengesloten route voldoende diepte, breedte, vrije hoogte, draairuimte en ondersteunende voorzieningen heeft.
• Gesleepte levering bij geplande waterstanden: kan werken op getijdenroutes of seizoensgebonden variabele routes, mits het schema ruimte biedt voor doorvaartvensters en een beschutte wachtlocatie.
• Gedeeltelijke demontage en transport over land: nuttig wanneer een weg- of spoorroute ondiepe passages vermijdt, maar laadpunten, hijscapaciteit en ruimte voor hermontage moeten worden bevestigd.
• Tewaterlating nabij het werkgebied: kan het risico van toegang over water verminderen, hoewel de tewaterlatingslocatie het rompgewicht, de helling, het draagvermogen van de ondergrond en de aansluiting van persleidingen veilig moet kunnen verwerken.

Ga er niet van uit dat het gebruik van een kleinere baggeraar toegangsproblemen automatisch oplost. Een kleinere romp kan minder water verplaatsen, maar voldoet mogelijk niet aan productievereisten, persafstand, baggerdiepte of vereisten voor het snijden van grond. Het doel is een configuratie te kiezen die de locatie bereikt en de vereiste werkzaamheden uitvoert zonder afhankelijk te zijn van onpraktische bedrijfsomstandigheden.

Stem de baggeraar af op de beperkende route en de vereiste werkzaamheden

Overweeg een opdracht voor zandwinning of zandaanvulling in een rivier, meer, damgebied of beschutte kustlocatie. De route kan bij de ingang ondiep zijn, terwijl de werkzone zelf veel dieper is. In deze situatie moet de selectie beginnen met de toegangsbeperking en vervolgens toetsen of een kandidaat-baggeraar na aankomst aan de productievereiste kan voldoen.

DeYLCSD450 Cutter Suction Dredger is bijvoorbeeld ontworpen voor toepassingen zoals rivieren, meren, zeeën, dammen, zandwinning en zandaanvulling. De opgegeven totale lengte met geheven ladder bedraagt 37 m, de breedte is 7,2 m en de baggerdiepte is 14 m. Deze gegevens zijn relevant voor route- en werkplanning, maar vervangen niet de bevestiging van de werkelijke transportdiepgang, trim, lokale waterstanden of draairuimte van het vaartuig. Het demontabele, transporteerbare ontwerp kan een alternatief bieden wanneer drijvende toegang beperkt is, afhankelijk van de hijs- en montageomstandigheden van het project.

Technische capaciteit moet parallel worden gecontroleerd. Een baggeraar die bedoeld is om slurry door een lange pijpleiding te transporteren, heeft voldoende pompprestaties nodig voor de geplande persroute, terwijl het cuttervermogen en de hydraulische configuratie moeten passen bij het af te graven materiaal. Kiezen uitsluitend op basis van geringe diepgang kan ertoe leiden dat op de locatie een vaartuig arriveert dat gemakkelijk toegang krijgt, maar moeite heeft om het beoogde productiepatroon te handhaven.

Een praktische beoordeling vóór mobilisatie

Stel vóór de bevestiging van verzending één routeblad op dat het baggerschip volgt vanaf het afleverpunt tot de uiteindelijke werkpositie. Neem de routeopname, de referentie voor het waterpeil, brugdoorvaarthoogten, nauwe punten, bochten, tijdelijke afmeerplaatsen, het tewaterlatingsgebied en eventuele kruisingen op waar leidingwerk of ondersteunende vaartuigen nodig zijn. Een visuele inspectie vlak voor de mobilisatie is waardevol wanneer bekend is dat kanalen snel veranderen.

1. Verkrijg de maximale diepgang tijdens doorvaart van de apparatuur en identificeer in die conditie het laagste punt van de romp of het aanbouwdeel.
2. Verifieer de beperkende diepte met actuele informatie gerelateerd aan het werkelijk verwachte waterpeil.
3. Pas een routespecifieke marge toe voor bodemvariatie, vaartuigbeweging, trim en snelheidsgerelateerde squat.
4. Controleer breedte, bochtradius, vrije hoogte, stroming en veilige locaties om te wachten of te keren.
5. Bepaal of de voorkeursroute gedurende het volledige geplande mobilisatievenster bruikbaar blijft, en niet slechts op één gunstig moment.
6. Bereid vóór verzending van de apparatuur een alternatieve transport- of tewaterlatingsmethode voor als de vrije ruimte beperkt is.

Een baggeraar mag niet worden ingezet op een ondiepe route op basis van de aanname dat licht vastlopen onschadelijk is. Vastlopen kan rompschade veroorzaken, het slepen onderbreken, verzekerings- en bergingsregelingen compliceren en de start van het werk vertragen. Wanneer de berekening weinig marge overlaat, bevestig de route dan met een hydrografische opname en beoordeel de geplande doorvaart met de verantwoordelijke maritieme en projectteams. De juiste beslissing kan een andere tewaterlatingsplaats, een getimede passage, tijdelijk toegangsbagggerwerk of een transporteerbare baggeraarconfiguratie zijn, in plaats van een volledig geassembleerd vaartuig door ontoereikend diep water te dwingen.
