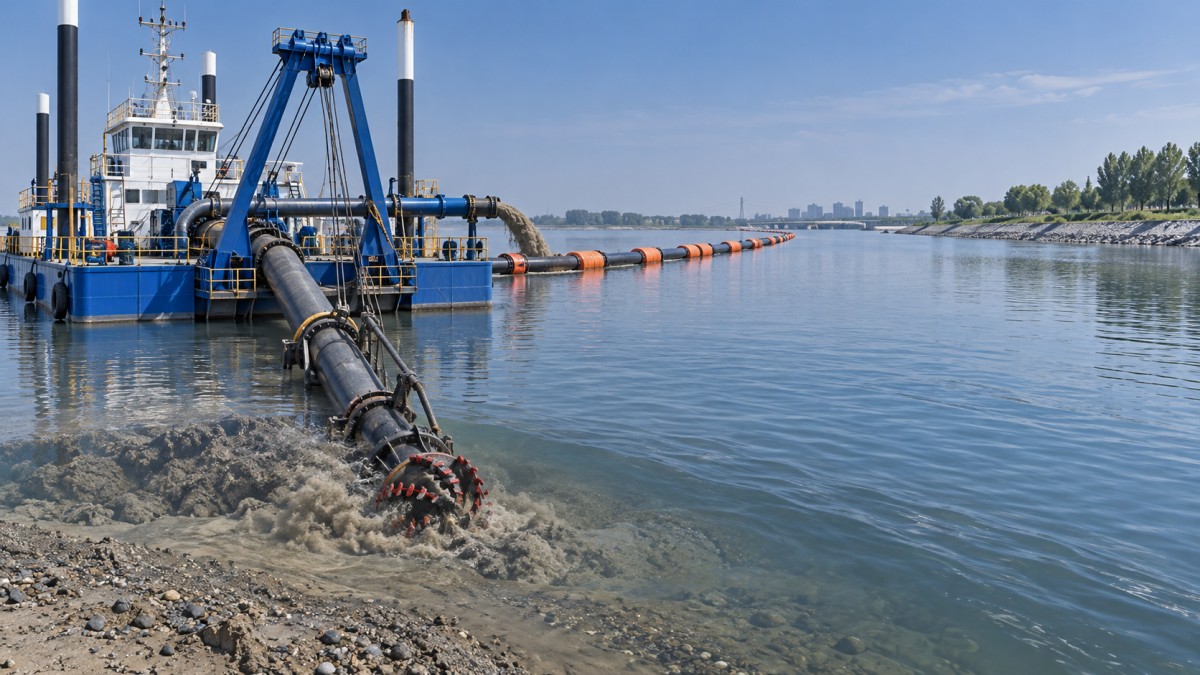

Hoe een snijkopvaartuig presteert in verdicht rivierbodemmateriaal

Een cutterzuiger kan goed presteren in verdicht rivierbodemmateriaal, maar alleen wanneer het snijsysteem, de pompcapaciteit, de persleiding en de werkwijze zijn afgestemd op de feitelijke bodemconditie. Verdicht zand, stijve klei, gecementeerd grind en gelaagde afzettingen belasten de cutter veel zwaarder dan los alluviaal materiaal. Een schip dat in vrijstromend zand stabiel produceert, kan vastlopen, overbelast raken of snel slijten wanneer het een dichte laag tegenkomt.

Voor een technische beoordelaar is de eerste vraag niet of een cutterzuiger het materiaal überhaupt kan ontgraven. In veel gevallen kan dat. De nuttigere vraag is of deze een aanvaardbare productiecapaciteit kan handhaven zonder overmatige cutterslijtage, frequente verstoppingen, instabiele positionering of een slibconcentratie die het transportsysteem niet kan verwerken.

Prestaties beginnen bij de rivierbodem, niet bij de pomp

Verdichte rivierbodems zijn zelden homogeen. Een locatie kan los oppervlakzand bevatten boven dichte zandlagen, kleilenzen, grindpakketten of materiaal dat door herhaalde seizoensstroming is verdicht. Het schip kan tijdens de eerste ontgraving voldoende gespecificeerd lijken, maar vervolgens productie verliezen zodra de cutter een hardere laag bereikt. Daarom moet bodemonderzoek onderscheid maken tussen materiaalsoort, mate van verdichting, korrelgrootte, laagdikte en aanwezige obstakels.

Dicht zand en verdicht slib vereisen doorgaans een aanhoudende snijkracht en gecontroleerde voortgang. Stijve cohesieve klei kan weerstand bieden tegen snijden, maar kan ook grote brokken vormen die moeilijk in de zuigstroom kunnen worden opgenomen. Grind brengt een andere uitdaging met zich mee: de cutter moet de matrix losmaken, terwijl pomp en leiding vaste stoffen moeten doorvoeren zonder dat deze bezinken. Wanneer keien, afval, wortels of bouwafval aanwezig zijn, neemt het operationele risico sterk toe, omdat de cutterkop schokbelastingen kan ondervinden die buiten de normale snijbelasting vallen.

Een cutterzuiger werkt het best wanneer de cutter het materiaal tot een korrelgrootte verkleint die de zuiginlaat onmiddellijk kan opnemen. Ontgraving en hydraulisch transport zijn daarom onlosmakelijk met elkaar verbonden. Te agressief snijden kan te grote brokken produceren of een instabiel volume vaste stoffen aanzuigen; te licht snijden laat verdicht materiaal liggen en verlaagt de productie.

Het cutterontwerp bepaalt of het schip snijdt of slechts schraapt

De cutterkop moet worden geselecteerd op basis van de verwachte weerstand van de rivierbodem. De geometrie, tandconfiguratie, diameter, rotatiesnelheid en aandrijfkoppel bepalen hoe doeltreffend deze het materiaal binnendringt en losmaakt. Een cutter die is ontworpen voor los zand kan zich snel over een stevige bodem verplaatsen, maar slechts beperkt doordringen. Het verhogen van alleen het toerental lost dat probleem niet op. Een hoog toerental met onvoldoende koppel kan het oppervlak polijsten of verstoren in plaats van het efficiënt te breken.

Bij verdicht korrelig materiaal zijn de conditie en onderlinge afstand van de tanden van belang, omdat versleten tanden de indringing verminderen en de benodigde kracht om voortgang te behouden verhogen. In cohesief materiaal moet de cutter voorkomen dat klei herhaaldelijk rond de inlaat wordt gerold of uitgesmeerd. Het doel is een consistente snede die materiaal creëert dat klein genoeg is voor aanzuiging, in plaats van afwisselend grote breuken gevolgd door verdund slib.

De technische beoordeling moet de cutteraansturing samen bekijken met het zwenksysteem en de spudpalen- of verankeringsconfiguratie van het schip. Een cutter heeft beperkte waarde als de romp geen stabiele snijpositie kan behouden. Overmatige beweging aan de ladderpunt veroorzaakt ongelijkmatige ontgraving, schommelend koppel en een onregelmatige slibdichtheid. In een smal riviertraject kan positioneringsnauwkeurigheid even belangrijk zijn als het geïnstalleerde cuttervermogen.

Operators moeten de capaciteit ook niet uitsluitend beoordelen op basis van een nominaal vermogen. Twee schepen met een vergelijkbaar geïnstalleerd vermogen kunnen zich heel verschillend gedragen wanneer één ervan meer beschikbaar koppel heeft bij werksnelheid, een beter afgestemde tandwielkast, een geschikter cutterprofiel of een sterkere structurele ondersteuning rond de ladder en de zuigmond.

De productie wordt beperkt door het volledige slibsysteem

Zodra verdicht materiaal is gesneden, moet de bagger het transporteren via de zuigleiding, pomp, drijvende leiding, walpijpleiding of ontvangende bak. Veel schijnbare cutterproblemen zijn in feite problemen met hydraulisch transport. Als de pomp onvoldoende snelheid kan handhaven, bezinken zwaardere deeltjes in de leiding. Als het slib te verdund is, kan het schip blijven werken terwijl de productie per bedrijfsuur laag blijft. Als de concentratie te hoog wordt, nemen de pompbelasting en het risico op verstopping van de pijpleiding toe.

De meest stabiele bedrijfsconditie is doorgaans een gecontroleerd evenwicht tussen cuttervoortgang, zwenksnelheid, zuigdiepte en pompbelasting. Langzaam en consistent snijden levert vaak meer bruikbare productie op dan agressief snijden dat herhaaldelijk overbelasting of het reinigen van leidingen veroorzaakt. Dit is vooral relevant in verdicht materiaal, waar de ontgravingsweerstand over korte afstanden verandert.

De persafstand moet worden beschouwd als onderdeel van de scheepsselectie. Een cutterzuiger kan de rivierbodem met succes snijden, maar praktische productiviteit verliezen wanneer materiaal over een lange afstand moet worden getransporteerd of naar een hoog stortpunt moet worden opgepompt. Leidinglengte, hoogteverschil, bochten, slangconditie, boosterconfiguraties en de verwachte grootte van vaste stoffen beïnvloeden allemaal de haalbare transportsnelheid. Beoordelaars moeten vragen om een capaciteitsanalyse op basis van de beoogde persconfiguratie, niet alleen van de boordconfiguratie van de bagger.

Diepte en toegang kunnen de keuze van de apparatuur veranderen

Verdicht materiaal op geringe diepte stelt niet dezelfde eisen als vergelijkbaar materiaal op een diep ontgravingsniveau. Een grotere baggerdiepte verandert de laddergeometrie, vermindert de praktische snijhefboomwerking en kan nauwkeurige positionering moeilijker maken. Variaties in het waterpeil kunnen bovendien de diepgang, toegankelijkheid en werkhoek van de zuigladder beïnvloeden.

In smalle of ondiepe riviergedeelten heeft het schip ook voldoende manoeuvreerruimte nodig om veilig te kunnen zwenken en vooruitgaan. Een groot cuttersysteem kan voldoende ontgravingscapaciteit hebben, maar inefficiënt zijn wanneer de beschikbare zwenkbreedte beperkt is. Omgekeerd kan het kiezen van een compacte bagger uitsluitend vanwege de toegang leiden tot chronische ondercapaciteit wanneer de bodem harder is dan verwacht.

De logistieke keten verdient aandacht voordat de ontgraving begint. Materiaal dat uit een verdichte bodem wordt losgemaakt, is vaak nat, dicht en variabel van korrelverdeling. Wanneer de productie van het baggertraject naar een opslagterrein, verwerkingsgebied, landaanwinningslocatie of stroomafwaarts afleverpunt moet worden vervoerd, kan naast de cutterzuiger een transportoplossing met geringe diepgang nodig zijn. Eenzandtransportbak kan deze fase ondersteunen wanneer de diepte voor binnenvaart beperkt is en nat bulkmateriaal moet worden vervoerd zonder overmatige verplaatsing van de lading. Afwatering van het laadruim, slijtvastheid, stabiliteit bij verschuivende lasten en de beschikbare losmethode moeten worden beoordeeld op basis van de werkelijke materiaalconditie, in plaats van als secundaire transportdetails te worden behandeld.

Veelvoorkomende aannames die problemen veroorzaken

Een veelvoorkomende aanname is dat harder materiaal eenvoudigweg een grotere cuttermotor vereist. Extra vermogen kan helpen, maar corrigeert geen ongeschikte tanden, onvoldoende pompcapaciteit, slechte positionering of een persleiding die de vaste stoffen niet aankan. Een andere aanname is dat de cutter altijd op maximale snelheid moet draaien. In verdicht materiaal kan een te hoge rotatiesnelheid slijtage en turbulentie verhogen, terwijl deze weinig extra indringing oplevert.

Het is ook riskant om een rivierbodem als “zand” te classificeren zonder te onderzoeken hoe deze zich tijdens ontgraving gedraagt. Zand kan los, dicht, gecementeerd, met klei gemengd zijn of grind en afval bevatten. Deze omstandigheden vereisen verschillende reacties bij snijden en transport. Een korte proefsnede op representatieve locaties kan meer inzicht geven in de operationele stabiliteit dan alleen een beschrijving van het oppervlak.

Slijtageplanning is even belangrijk. Tanden, adapters, cutterarmen, zuigvoeringen, pompcomponenten en leidingbochten kunnen allemaal versnelde slijtage ondervinden wanneer het materiaal grove deeltjes bevat. Toegang voor vervanging, beschikbaarheid van reserveonderdelen en de tijd die nodig is om slijtagedelen te vervangen, beïnvloeden het realistische productieplan. Een technisch geschikt schip dat lange onderbrekingen vereist voor routinematig slijtageonderhoud, is mogelijk niet de beste keuze voor een tijdkritisch rivierproject.

Wat te verifiëren vóór de selectie van een cutterzuiger

• Representatief rivierbodemprofiel, inclusief dichte lagen, grindgehalte, cohesief materiaal en waarschijnlijke obstakels.
• Vereiste ontgravingsdiepte, werkbereik van het waterpeil, rivierbreedte, stroming en beschikbare verankerings- of spudpaalomstandigheden.
• Cutterkoppel, tandconfiguratie, laddersterkte en verwachte slijtagebescherming voor de materiaalklasse.
• Pompcapaciteit, diameter van de zuigleiding, persafstand, hoogteverschil en de behoefte aan boosterondersteuning.
• Verwachte productie, gemeten als geleverde vaste stoffen en niet alleen als theoretisch slibvolume.
• Materiaalbehandeling na het baggeren, inclusief belading van bakken, ontwatering, opslag, verwerking of beperkingen bij afvoer.

Een cutterzuiger is een geloofwaardige oplossing voor de ontgraving van verdichte rivierbodems wanneer deze wordt beoordeeld als een volledig ontgravings- en transportsysteem. De sterkste selectiebeslissingen ontstaan door de cutter af te stemmen op de bodemweerstand, de pomp en pijpleiding af te stemmen op de geproduceerde vaste stoffen, en te bevestigen dat het schip gedurende de vereiste diepte en reikwijdte een stabiele werkpositie kan behouden. Deze aanpak biedt een betrouwbaardere basis voor het beoordelen van de productie dan uitsluitend te vertrouwen op cuttergrootte of geïnstalleerd vermogen.
